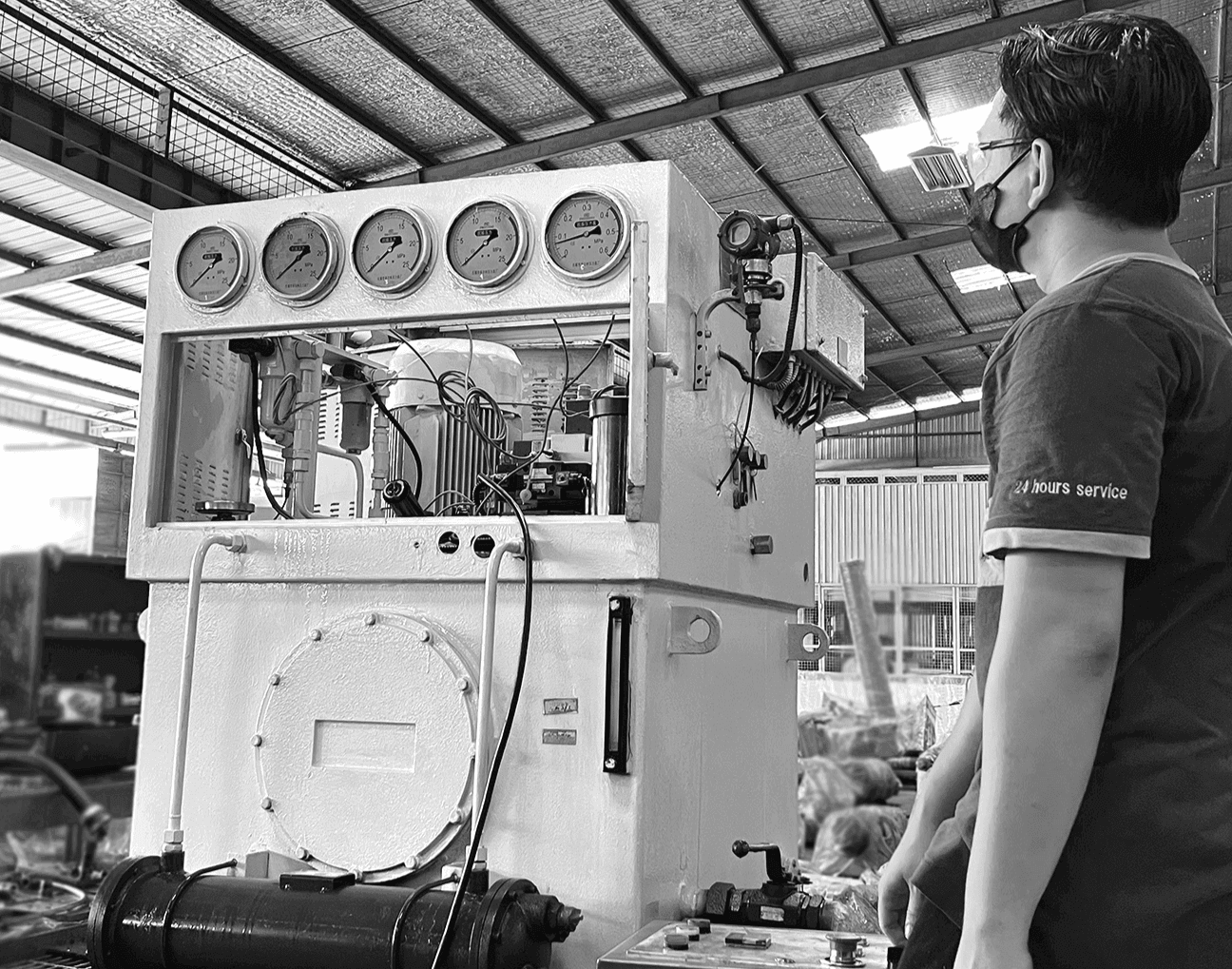

Hydraulic Power Unit (HPU)
Hydraulic Power Unit (HPU) adalah unit penyedia tenaga hidrolik untuk mengoperasikan aktuator seperti hydraulic cylinder dan hydraulic motor. Unit ini mengubah energi mekanik dari penggerak menjadi energi hidrolik melalui pompa dan komponen pendukungnya.
Memahami fungsi HPU membantu pengguna melihat hubungan antara suplai oli, kontrol sistem, dan gerakan cylinder. Ketika cylinder bergerak lambat atau tidak mampu bekerja sesuai kebutuhan, pemeriksaan perlu mempertimbangkan kondisi cylinder serta sistem yang memasoknya.
Apa Itu Hydraulic Power Unit?
Hydraulic Power Unit, yang juga disebut hydraulic power pack, umumnya menggabungkan reservoir, pompa, penggerak, dan komponen pengaturan dalam satu rangkaian. Susunan unit dapat berbeda sesuai kebutuhan aplikasi.
HPU menyediakan aliran oli ke sistem hidrolik. Tekanan kerja terbentuk ketika aliran menghadapi beban atau hambatan pada rangkaian. Karena itu, kemampuan unit perlu dinilai berdasarkan kebutuhan tekanan, debit, serta daya penggeraknya.
Bagaimana Cara Kerja Hydraulic Power Unit?
Pada rangkaian hidrolik terbuka yang umum menggunakan reservoir, proses kerjanya dapat dijelaskan sebagai berikut:
- Penggerak memutar pompa. Motor listrik atau penggerak lain menyediakan energi mekanik sesuai desain unit.
- Pompa mengalirkan oli. Oli dari reservoir masuk ke pompa dan dialirkan menuju rangkaian hidrolik.
- Katup mengatur kerja rangkaian. Katup digunakan untuk mengendalikan arah aliran, membatasi tekanan, atau mengatur debit sesuai fungsinya.
- Aktuator menggerakkan beban. Hydraulic cylinder menghasilkan gerakan linear, sedangkan hydraulic motor menghasilkan gerakan putar.
- Oli kembali ke reservoir. Jalur pengembalian dan penanganan oli mengikuti susunan sistem, termasuk filter atau pendingin apabila tersedia.
Pompa terutama menghasilkan aliran. Tekanan, aliran yang tersedia, dan respons aktuator dipengaruhi beban, pengaturan katup, serta kondisi komponen dalam rangkaian.
Komponen Utama Hydraulic Power Unit
Berikut komponen yang umum ditemukan pada HPU. Kelengkapan dan penempatannya mengikuti desain masing-masing unit.
Reservoir atau Tangki Oli
Reservoir menampung oli hidrolik dan menerima oli dari jalur pengembalian. Desain tangki juga membantu pelepasan udara dan panas. Pengendapan sebagian partikel di tangki tidak menggantikan fungsi penyaringan oli.
Pompa Hidrolik
Pompa mengubah energi mekanik menjadi aliran oli. Gear pump, vane pump, dan piston pump merupakan beberapa jenis pompa hidrolik yang digunakan sesuai kebutuhan tekanan, debit, dan pengaturan sistem.
Motor atau Penggerak Pompa
Penggerak menyediakan tenaga untuk memutar pompa. Motor listrik umum digunakan pada unit industri, sementara jenis penggerak lain dapat dipilih sesuai sumber energi dan aplikasi.
Valve atau Katup
Katup memiliki fungsi yang berbeda. Directional control valve mengatur arah aliran, pressure control valve mengatur atau membatasi tekanan, dan flow control valve mengatur debit sesuai kebutuhan gerakan aktuator.
Filter
Filter membantu mengendalikan kontaminasi partikel dalam oli. Jenis, posisi, dan kemampuan penyaringan perlu sesuai dengan persyaratan sistem serta komponen yang digunakan.
Sistem Pendingin
Pendingin dapat digunakan ketika pelepasan panas dari sistem belum mencukupi kebutuhan operasi. Tidak semua HPU memiliki pendingin terpisah; kebutuhannya mengikuti beban panas dan kondisi kerja.
Instrumentasi dan Kontrol
Pressure gauge, sensor, indikator, dan perangkat kontrol membantu memantau atau mengatur kondisi kerja. Kelengkapan instrumen mengikuti kebutuhan unit, termasuk pemantauan tekanan, suhu, dan kondisi filter.
Hubungan HPU dengan Hydraulic Cylinder
HPU memasok energi hidrolik, sedangkan cylinder mengubahnya menjadi gerakan linear untuk mendorong, menarik, atau mengangkat beban. Debit yang masuk memengaruhi kecepatan gerak, sementara tekanan dan luas efektif piston memengaruhi gaya yang tersedia.
Cylinder yang bergerak lambat, kehilangan tenaga, atau menunjukkan gerakan tidak stabil perlu diperiksa berdasarkan gejala dan hasil pengukuran. Sumber masalah dapat berkaitan dengan suplai oli, pengaturan sistem, kebocoran, maupun kondisi mekanis cylinder.
Jika keluhan berupa kebocoran yang kembali muncul setelah penggantian seal, baca pembahasan hydraulic cylinder bocor lagi setelah ganti seal. Pemeriksaan kondisi komponen membantu menentukan lingkup repair yang diperlukan.
Aplikasi Hydraulic Power Unit
HPU digunakan pada berbagai peralatan yang membutuhkan tenaga hidrolik. Contoh aplikasinya meliputi:
- Mesin press dan peralatan produksi industri.
- Peralatan pengangkatan dan pemindahan material.
- Peralatan pengeboran dan penunjang operasi pertambangan.
- Penggerak aktuator serta peralatan hidrolik pada aplikasi kelautan dan industri energi.
Konfigurasi unit mengikuti kebutuhan peralatan. Pada sebagian mesin, sumber tenaga hidrolik terintegrasi dengan sistem mesin utama.
Manfaat HPU dalam Sistem Hidrolik
Suplai tenaga untuk aktuator. HPU memungkinkan tenaga dari penggerak disalurkan melalui oli menuju cylinder atau hydraulic motor.
Pengaturan gerakan. Rangkaian katup dan kontrol yang sesuai membantu mengatur arah, kecepatan, serta tekanan kerja sesuai kebutuhan aplikasi.
Penyesuaian konfigurasi. Kapasitas pompa, daya penggerak, reservoir, dan kelengkapan kontrol dapat ditentukan berdasarkan kebutuhan sistem.
Efisiensi dan ketelitian gerakan bergantung pada desain serta kondisi rangkaian. Pemilihan komponen, kehilangan tekanan, kebocoran, dan pengaturan operasi turut memengaruhi kinerja; penggunaan HPU tidak otomatis menjamin kehilangan energi yang minimal.
Pentingnya Perawatan Hydraulic Power Unit
Perawatan mengikuti panduan produsen dan kondisi operasi. Pemantauan rutin membantu menemukan perubahan kondisi sebelum berkembang menjadi gangguan yang lebih besar.
- Periksa level dan kondisi oli sesuai persyaratan unit.
- Pantau kondisi filter dan lakukan penggantian berdasarkan indikator serta panduan produsen.
- Amati kebocoran serta perubahan suara atau getaran selama operasi.
- Catat tekanan dan suhu untuk dibandingkan dengan kondisi kerja yang ditentukan.
- Jaga kebersihan saat penanganan oli dan komponen agar kontaminasi dapat dikendalikan.
Hasil pemantauan membantu tim teknis menentukan kebutuhan pemeriksaan lanjutan pada unit maupun cylinder yang terhubung.
Hal yang Perlu Diperhatikan dalam Pemilihan HPU
Spesifikasi HPU perlu disesuaikan dengan aktuator dan rangkaian yang akan dioperasikan. Beberapa informasi yang dibutuhkan meliputi:
- Kebutuhan gaya, tekanan kerja, dan debit oli.
- Ukuran cylinder, panjang stroke, dan target kecepatan gerak.
- Siklus kerja, kebutuhan pengendalian, dan jumlah aktuator.
- Sumber energi, ruang pemasangan, dan kondisi lingkungan.
- Kesesuaian oli, komponen, dan kebutuhan pengelolaan panas.
Pada kebutuhan pembuatan hydraulic cylinder custom, spesifikasi cylinder perlu diselaraskan dengan kondisi sistem tempat cylinder akan digunakan.
Konsultasi Repair Hydraulic Cylinder di Andalan
PT Andalan Fluid Sistem melayani repair hydraulic cylinder dan pembuatan cylinder custom. Lingkup pekerjaan ditentukan berdasarkan kondisi unit dan kebutuhan aplikasi.
Pelajari proses rekondisi hydraulic cylinder untuk memahami tahapan pemeriksaan, penanganan komponen, assembly, dan pengujian. Gambaran layanan juga tersedia pada artikel service hydraulic untuk repair cylinder Andalan.
Siapkan tipe unit, gejala kerusakan, foto cylinder, riwayat repair, serta spesifikasi yang tersedia. Hubungi tim Andalan Fluid Sistem untuk mendiskusikan kebutuhan penanganan cylinder Anda.
